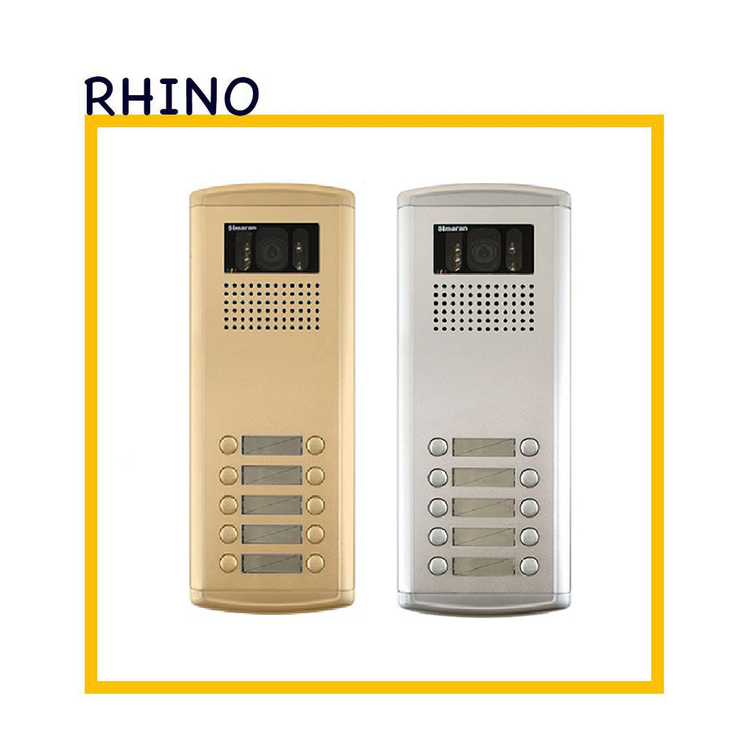

پنل آیفون تصویری 10 واحدی با سوییچر برند سیماران مدل فراز VFEC10D
برند: ُُSimaran
. تجهیزات مورد نیاز برای سیستم ۱۰ واحدی
برای اینکه یک سیستم ۱۰ واحدی پایدار داشته باشید، خریدِ تجهیزات زیر الزامی است:
- پنل VFEC10D: دارای ۱۰ شستی زنگ.
- بردهای سوییچر: برای ۱۰ واحد، بهترین و استانداردترین روش استفاده از یک برد ۸ واحدی و یک برد ۲ واحدی (یا ترکیبی از ۵ عدد سوییچر ۲ واحدی) در کنار هم است.
- منبع تغذیه (ترانس): برای ۱۰ واحد، اگرچه ترانس ۷۳۰ همچنان گزینه اصلی است، اما اگر فاصله واحدها زیاد است یا میخواهید سیستم در درازمدت کمترین فشار را تحمل کند، حتماً از ترانس ۷۳۰ سیماران استفاده کنید و دقت کنید که اتصالات سفت و بدون اکسیداسیون باشند.
۲. چرا در ۱۰ واحدی، سوییچر خارجی حیاتی است؟
در ساختمانهای ۱۰ واحدی، حجم سیمهایی که باید به پشت پنل برسد بسیار زیاد است (۱۰ رشته سیمِ زنگ + سیمهای اصلی تصویر و صدا). اگر سوییچر داخلی بود:
- دما: گرمای تولید شده توسط ۱۰ مانیتور و فعال بودن مداوم مدار سوییچینگ در فضای بسته پشت پنل، باعث میشد عمر قطعات الکترونیکی به شدت کاهش یابد.
- پیچیدگی پشت پنل: حجم سیمکشی در پشت پنل باعث میشود که اگر کوچکترین اتصالی رخ دهد، عیبیابی آن برای نصاب بسیار دشوار باشد.
با استفاده از VFEC10D و نصب سوییچرها در پارکینگ:
- پشت پنل شما بسیار خلوت میشود (فقط کابلهای اصلی و سیمهای زنگ).
- مدیریت عیبیابی در پارکینگ انجام میشود و پنل همیشه خنک و در دسترس باقی میماند.
۳. نکات فنی برای نصب ۱۰ واحدی (بسیار مهم)
اگر قصد دارید این سیستم را نصب کنید، حتماً این موارد را در نظر داشته باشید:
- کابلکشی (اولویت اول): در ۱۰ واحد، اگر از کابل بیکیفیت یا بدون فویل استفاده کنید، شاهد «تداخل زنگ» (وقتی زنگ یک واحد زده میشود، واحد دیگری هم زنگ میخورد) یا «نویز شدید روی تصویر» خواهید بود. حتماً از کابلهای شیلددار مخصوص آیفون تصویری استفاده کنید.
- سربندی (Terminal Management): برای ۱۰ واحد، حتماً از ترمینالهای ریلی (یا ترمینالهای تکی) در جعبه تقسیم پارکینگ استفاده کنید. سیمهای زنگ را از پشت پنل شمارهگذاری کنید تا دقیقا بدانید کدام سیم به کدام شستی پنل مربوط است.
- تغذیه: در ساختمانهای ۱۰ واحدی، طول مسیر سیمکشی ممکن است زیاد باشد. اگر متوجه شدید که در طبقات آخر، تصویر یا صدا ضعیف است، ممکن است نیاز به بررسی افت ولتاژ داشته باشید.
