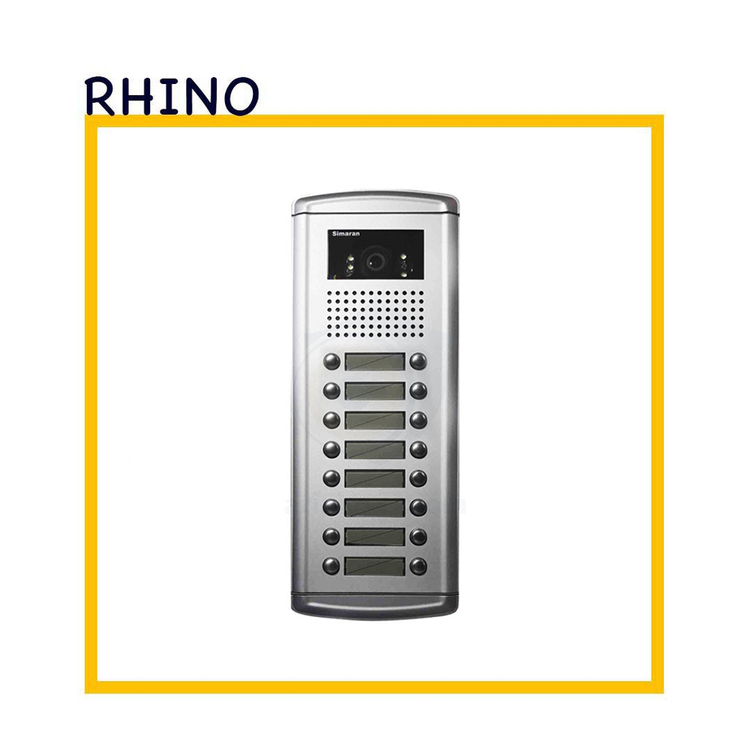

پنل تصویری 16 واحدی فراز بدون سوییچر برند سیماران مدل VFEC16D

      . ویژگی‌های VFEC16D

• ظرفیت: ۱۶ شستی زنگ (معمولاً در ۸ ردیف دوتایی).
• طراحی: بدنه آلومینیومی، ضدآب و ضدزنگ، با همان ابعاد شکیل سری فراز.
• دوربین: دوربین CCD رنگی با قابلیت Tilt (تنظیم زاویه دستی) و LEDهای مادون قرمز برای دید در شب.
• سیستم: همچنان بدون سوییچر داخلی.

۲. چرا ۱۶ واحدی «نقطه عطف» سیستم‌های آنالوگ است؟

در سیستم ۱۶ واحدی، شما به مرزِ محدودیت‌های سیستم‌های آنالوگ (که با سیم‌کشی رشته‌ای کار می‌کنند) رسیده‌اید. برای اینکه بعد از نصب، سیستم دچار اختلال نشود، این ۴ نکته را جدی بگیرید:

الف) مدیریت سوییچر (بحرانی)

شما برای ۱۶ واحد حتماً نیاز به استفاده از چندین برد سوییچر دارید (مثلاً ۴ عدد سوییچر ۴ واحدی).

• هرگز این تعداد سوییچر را پشت پنل ۱۶ واحدی جا ندهید! اگر این کار را کنید، فشاری که به سیم‌ها وارد می‌شود و گرمای تولید شده توسط سوییچرها، باعث می‌شود در عرض یکی دو سال، یا زنگ‌ها قطع شود، یا تصویر نویز بگیرد.
• راهکار: یک تابلو مینیاتوری (باکس‌های پلاستیکی یا فلزی روکار) در پارکینگ یا رایزر اصلی ساختمان نصب کنید و تمام سوییچرها را آنجا متمرکز کنید.

ب) کابل‌کشی و نویز (تداخل)

در ۱۶ واحد، طول کابل‌کشی شما به احتمال زیاد به بیش از ۵۰-۶۰ متر می‌رسد.

• هشدار: فقط از کابل آیفون فویل‌دار (شیلددار) با قطر ۰.۶ یا ۰.۸ استفاده کنید.
• اگر از کابل غیر استاندارد استفاده کنید، به دلیل تعداد زیادِ سیم‌های زنگ، پدیده «القای الکترومغناطیسی» باعث می‌شود صدای مانیتور واحد شماره ۳ را در واحد شماره ۱۲ بشنوید!

ج) ترانس تغذیه

برای ۱۶ واحد، ترانس ۷۳۰ سیماران تنها گزینه است. اما یک نکته تخصصی:

• اگر تعداد مانیتورها زیاد است، گاهی پیشنهاد می‌شود از دو عدد ترانس ۷۳۰ استفاده کنید (یکی برای تغذیه پنل و نیمی از مانیتورها، و دیگری برای نیمه دیگر)، البته این کار نیاز به نقشه دقیق توسط نصاب مجرب دارد تا از تداخل زمین (Ground) جلوگیری شود.

د) عیب‌یابی (شماره‌گذاری)

اگر در سیستم ۱۶ واحدی، فقط یکی از شستی‌ها به اشتباه وصل شود، ممکن است زنگِ طبقاتِ دیگر هم به صدا درآید.

• توصیه: از نصاب بخواهید حتماً از تست‌های مرحله‌ای استفاده کند. یعنی هر ۴ واحد را که وصل کرد، تست کند و سپس سراغ ۴ واحد بعدی برود. شماره‌گذاری دقیق سیم‌ها در دو سرِ کابل (پشت پنل و پشت سوییچر) برای این تعداد واحد، الزامی است.

۳. مقایسه با سیستم‌های مدرن (کدینگ)

از آنجایی که شما در حال بررسی پنل ۱۶ واحدی هستید، صادقانه بگویم:

• اگر هنوز سیم‌کشی ساختمان تمام نشده، حتماً سیستم کدینگ (شماره‌گیر) سیماران را بررسی کنید.
• چرا؟ چون در پنل ۱۶ واحدی (مدل VFEC16D)، شما باید ۱۶ رشته سیم زنگ + ۴ رشته سیم مشترک (مجموعاً ۲۰ رشته سیم) را تا هر طبقه هدایت کنید که بسیار شلوغ و پردردسر است. اما در سیستم کدینگ، کل ساختمان فقط با ۴ رشته سیم (بدون سوییچرهای متعدد) کار می‌کند.

۴. جمع‌بندی نهایی برای VFEC16D

این پنل برای کسانی که ظاهر کلاسیکِ سری فراز را می‌پسندند و نمی‌خواهند هزینه اضافه برای پنل‌های گران‌قیمت کدینگ بپردازند، عالی است.

شرایط موفقیت در نصب این مدل:

1. نصاب شما باید تجربه نصب پنل‌های ۱۶ واحدی را داشته باشد (کسی که فقط ۴ واحدی نصب کرده، احتمالاً در مدیریت سیم‌های این مدل به مشکل می‌خورد).
2. سوییچرها حتماً در یک باکس خارج از پنل متمرکز شوند.
3. حتماً از کابل آیفون فویل‌دار با کیفیت بالا استفاده شود.
