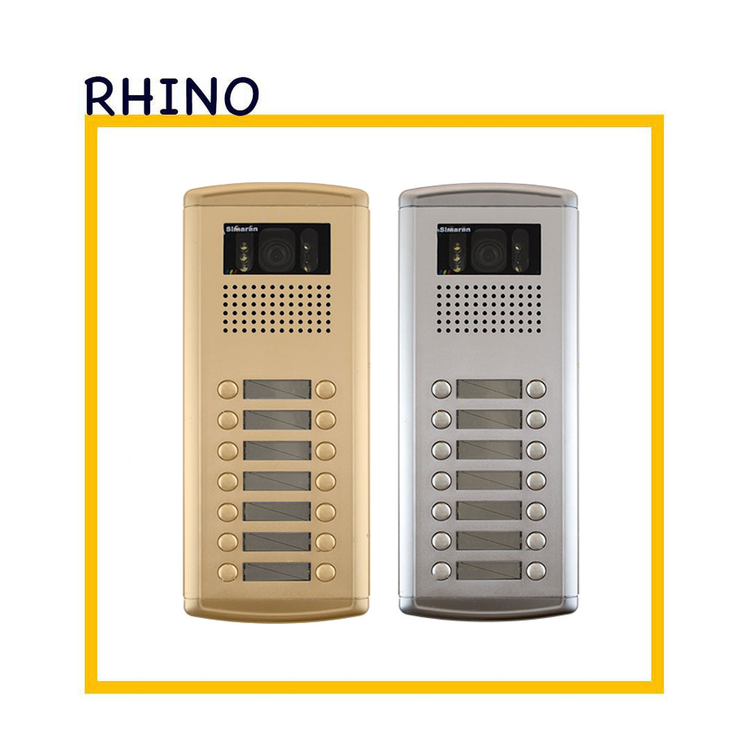

پنل تصویری 14 واحدی فراز بدون سوییچر برند سیماران مدل VFEC14D

        . ویژگی‌های VFEC14D

• ظرفیت: ۱۴ شستی زنگ مجزا (معمولاً در ۷ ردیف دوتایی).
• ساختار: بدنه آلومینیوم اکسترود شده، ضد زنگ و مقاوم در برابر شرایط جوی.
• دوربین: مشابه سایر مدل‌های فراز، دارای دوربین CCD با قابلیت تنظیم زاویه (Tilt).
• سیستم بدون سوییچر: این پنل هم فاقد سوییچر داخلی است و برای تفکیک ۱۴ زنگ و ۱۴ تصویر، نیاز مبرم به برد سوییچر خارجی دارد.

۲. چالش‌های خاص سیستم ۱۴ واحدی (نکات فنی)

نصب یک سیستم ۱۴ واحدی با پنل‌های آنالوگ (که سیم‌کشی‌شان به صورت انشعابی است)، ریسک‌هایی دارد که در سیستم‌های ۴ یا ۸ واحدی کمتر دیده می‌شود:

• مدیریت سیم‌کشی (سوییچرها):

شما برای ۱۴ واحد نمی‌توانید از یک سوییچر تک استفاده کنید. معمولاً نصاب‌ها از ترکیبی از بردهای سوییچر (مثلاً چند سوییچر ۴ واحدی یا ۶ واحدی سیماران) استفاده می‌کنند.

• توصیه مهم: به هیچ‌وجه اجازه ندهید سوییچرها را پشت خود پنل جای دهند. به دلیل ۱۴ واحد بودن، تعداد سیم‌ها بسیار زیاد است. حتماً سوییچرها را در یک جعبه تقسیم بزرگ یا تابلو مینیاتوری در نزدیکیِ محل ورود کابل‌ها به ساختمان نصب کنید.

• تغذیه (ترانس):

تغذیه ۱۴ مانیتور و یک پنل در لحظه زنگ خوردن یا باز کردن درب، جریان زیادی می‌کشد. حتماً از ترانس ۷۳۰ سیماران استفاده کنید. اگر فاصله پنل تا واحدها زیاد است، احتمال افت ولتاژ وجود دارد. در این صورت، برق پنل (سیم‌های مثبت و منفی) را با دو رشته سیم ۰.۸ یا ۱ از ترانس تا پنل بکشید تا تصویر در لحظه باز کردن درب نپرد یا ضعیف نشود.

• نویزپذیری (تداخل صدا):

در ساختمان‌های بالای ۱۰ واحد، “نویز” یا “تداخل صدا” (مثلاً صدای واحد ۱ در واحد ۱۰ شنیده شود) شایع است.

• کابل‌کشی: استفاده از کابل آیفون فویل‌دار مرغوب برای ۱۴ واحد الزامی است. کابل‌های بدون فویل در این تعداد واحد، قطعاً بعد از مدتی دچار تداخل شدید صوتی می‌شوند.

۳. تفاوت VFEC14D با مدل‌های کوچک‌تر

تفاوت فقط در تعداد شستی‌ها نیست، بلکه در «چیدمان سیم‌ها» است. در مدل ۱۴ واحدی:

1. برچسب‌گذاری (شماره‌گذاری سیم‌ها): حتماً از نصاب بخواهید که پشت پنل یا پشت سوییچرها، سیم‌های مربوط به هر واحد را با شماره طبقه یا شماره واحد برچسب بزند. در ۱۴ واحد، اگر سیستم به مشکل بخورد، بدون برچسب‌گذاری، عیب‌یابی آن مثل پیدا کردن سوزن در انبار کاه است.
2. تنظیم صدا: تنظیمات صدای پنل (ولوم میکروفون و بلندگو) در مدل ۱۴ واحدی باید بسیار دقیق انجام شود، چون طول مسیر کابل‌کشی در ساختمان‌های بزرگتر، بیشتر است و افت سیگنال صدا در طبقات آخر محسوس‌تر است.
