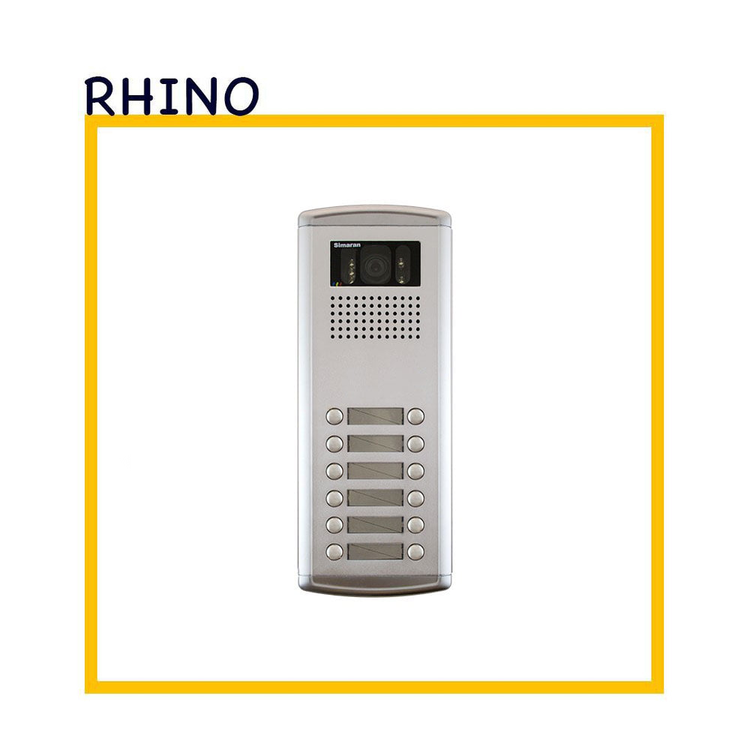

پنل تصویری 12 واحدی فراز بدون سوییچر برند سیماران مدل VFEC12D
برند: ُُSimaran
وضعیت بروزرسانی
۱. معرفی کلی VFEC12D
- سری: فراز (طراحی باریک، آلومینیومی، شکیل)
- ظرفیت: ۱۲ واحد (۱۲ شستی مجزا برای هر واحد)
- نوع: پنل تصویری آنالوگ بدون سوییچر داخلی
- کاربری: مناسب برای ساختمان‌های ۱۲ واحدی (۳ تا ۶ طبقه ۲ واحدی، یا ۴ طبقه ۳ واحدی و…).
۲. مفهوم «بدون سوییچر» در ۱۲ واحدی
در VFEC12D مثل VFEC8D و VFEC10D:
-
روی خود پنل فقط:
- دوربین
- میکروفون و اسپیکر
- شستی‌های زنگ
- برد اصلی صدا و تصویر
وجود دارد.
-
سوییچر (Switcher) که وظیفه‌اش این است:
- وقتی زنگ واحد ۵ را می‌زنید، فقط مانیتور واحد ۵ روشن شود.
- تصویر و صدا فقط برای همان واحد برود.
روی این مدل وجود ندارد و باید به صورت جداگانه نصب شود.
یعنی شما برای راه‌اندازی حتماً نیاز دارید به:
- یک برد سوییچر ۱۲ واحدییا
- ترکیبی از بردها (مثلاً ۳ تا سوییچر ۴ واحدی سیماران، یا یک ۸ واحدی + یک ۴ واحدی، بسته به موجودی بازار و نقشه‌ای که نصاب می‌چیند).
اگر سوییچر نصب نشود:
- با زدن زنگ یک واحد، احتمالاً چند واحد با هم زنگ می‌خورد.
- ممکن است تصویر در چند مانیتور ظاهر شود یا اصلاً درست کار نکند.
- در عمل سیستم ۱۲ واحدی غیرقابل استفاده می‌شود.
۳. ویژگی‌های فنی و ساختاری مهم
دوربین و تصویر
- نوع دوربین: CCD رنگی با کیفیت مناسب (رزولوشن استاندارد آیفون تصویری).
- قابلیت تنظیم زاویه (Tilt): لنز را می‌توانید کمی بالا/پایین کنید تا دقیقاً جلوی درب یا چهره مراجعه‌کننده در کادر باشد.
- دید در شب: مجهز به LED مادون قرمز (IR)
- در تاریکی کامل، تصویر سیاه و سفید اما واضح از چهره می‌دهد.
صدا
- دارای پتانسیومتر تنظیم صدا روی برد:
- یک پیچ برای تنظیم صدای میکروفون
- یک پیچ برای تنظیم صدای بلندگو
- با این دو تنظیم می‌توانید:
- سوت کشیدن (فیدبک) را حذف کنید.
- صدا را برای طبقات بالایی تا جای ممکن واضح کنید.
بدنه و ظاهر
- بدنه: آلومینیوم اکسترود شده، ضدزنگ، مقاوم در برابر باران، آفتاب و ضربه‌های معمولی.
- نصب: به صورت توکار (نیاز به قوطی توکار مخصوص سری فراز ۱۲ واحدی).
- ظاهر باریک، کشیده و مناسب اکثر نماها (سنگ، کامپوزیت، رومی و…).
۴. نکات حیاتی نصب در ساختمان ۱۲ واحدی
هر چه تعداد واحد بیشتر می‌شود، حساسیت نصب روی سیم‌کشی و تغذیه چند برابر می‌شود. برای VFEC12D به این موارد دقت کنید:
۴.۱. نوع کابل (خیلی مهم)
- حتماً از کابل آیفون فویل‌دار ۰.۶ یا ۰.۸ استفاده کنید.
- برای ۱۲ واحد:
- طول کابل‌ها معمولاً بیشتر است.
- احتمال نویز، خش‌خش صدا و برفک تصویر خیلی بالا می‌رود اگر کابل معمولی (بدون فویل) استفاده شود.
- اگر مسیرها طولانی هستند (مثلاً از درب تا واحد آخر بالای ۳۰–۴۰ متر):
- کیفیت کابل و ضخامت (نمره سیم) اهمیت بیشتری پیدا می‌کند.
۴.۲. تغذیه (ترانس)
- استفاده از ترانس ۷۳۰ سیماران برای این تعداد واحد تقریباً الزامی است.
- برای جبران افت ولتاژ:
- بهتر است برای تغذیه اصلی پنل (مثبت و منفی) از دو رشته سیم موازی و ضخیم‌تر (مثلاً نمره ۰.۸ یا ۱) استفاده کنید.
- مخصوصاً اگر فاصله پنل تا ترانس یا تا واحدهای آخر زیاد است.
۴.۳. محل نصب سوییچر
در ۱۲ واحدی، تعداد سیم‌های زنگ زیاد است؛ پس:
-
بهتر است سوییچر را:
- در یک جعبه تقسیم جداگانه یا
- داخل باکس مینیاتوری نزدیک پنل (مثلاً داخل پارکینگ یا اتاق تأسیسات)
نصب کنید.
-
اگر سوییچر و تمام سیم‌ها را بخواهید در فضای خیلی محدود پشت پنل جا دهید:
- شلوغی و فشار روی سیم‌ها باعث قطعی، اتصالی و خرابی زودهنگام می‌شود.
- سرویس‌کردن و عیب‌یابی بعدی تقریباً کابوس می‌شود.
۴.۴. تنظیم نهایی صدا
- بعد از اتمام نصب:
- یکی از واحدهای آخر (دورترین واحد از نظر سیم‌کشی) را انتخاب کنید.
- از آنجا با پنل صحبت کنید.
- نصاب، در همان لحظه کنار پنل، با پیچ‌های تنظیم صدا بازی کند تا:
- صدای واحد به وضوح در پنل شنیده شود.
- صدای مراجعه‌کننده به وضوح در واحد شنیده شود.
- پنل سوت نکشد.
۵. مزایا و معایب VFEC12D در یک نگاه
مزایا
- مناسب و اختصاصی برای ساختمان‌های ۱۲ واحدی (بدون نیاز به دوتا پنل).
- بدنه آلومینیومی محکم و مقاوم در برابر شرایط جوی.
- ظاهر شیک، باریک و مدرن متناسب با بیشتر نماها.
- قابلیت تنظیم زاویه دوربین (مشکل ارتفاع نصب را تا حد زیادی حل می‌کند).
- قطعات یدکی و خدمات پس از فروش سیماران در بازار فراوان است.
معایب
- نداشتن سوییچر داخلی → حتماً باید سوییچر جداگانه و سیم‌کشی اصولی انجام شود.
- در ۱۲ واحدی، اگر:
- کابل نامناسب
- ترانس نامناسب
- سیم‌کشی شلوغ و غیراستاندارد
- نصب آن نسبت به پنل‌های دیجیتال (که با ۴ رشته برای همه واحدها کار می‌کنند) پیچیده‌تر است و حتماً نیاز به نصاب وارد دارد.
