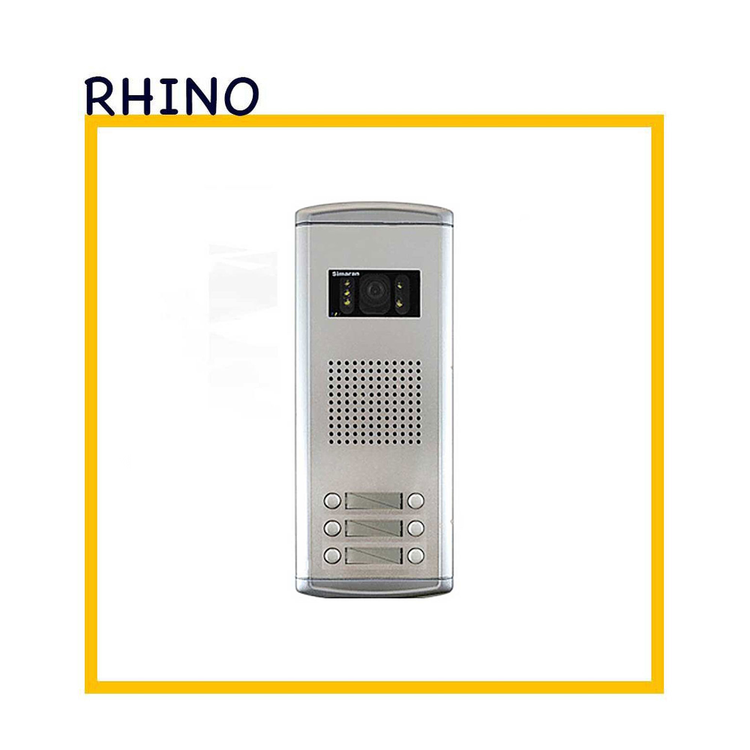

پنل تصویری 6 واحدی فراز بدون سوییچر برند سیماران مدل VFEC6D
برند: ُُSimaran
. نکته مهم درباره نام مدل VFEC6D
در فهرست رسمی و رایج محصولات سیماران، پنلهای سری فراز معمولاً با این کدها شناخته میشوند:
- VFEC1 / VFEC2 / VFEC3 / VFEC4 / VFEC5 / VFEC6 (ساده)
- در بعضی فروشگاهها برای تفکیک، به انتهای مدل حرفهایی مثل D یا سایر پسوندها اضافه میکنند، که همیشه هم لزوماً کد رسمی کارخانه نیست (مثلاً برای «دوربین دار»، «دیجیتال» یا صرفاً دستهبندی داخلی فروشگاه).
بنابراین بسیار محتمل است چیزی که شما به نام VFEC6D میبینید، در اصل همان پنل ۶ واحدی فراز بدون سوییچر مدل VFEC6 سیماران باشد که فروشگاه با پسوند D ثبت کرده است.
2. مشخصات کلی پنل تصویری ۶ واحدی فراز بدون سوییچر (سیماران – VFEC6)
کاربرد
- نوع: پنل آیفون تصویری (ویدئویی)
- سری ظاهری: فراز (بدنه باریک و کشیده آلومینیومی)
- تعداد واحد: ۶ واحد (۶ شستی زنگ مجزا)
ویژگیهای سختافزاری
-
بدنه:
- آلومینیوم اکسترود شده، ضدزنگ و مقاوم در برابر باران و آفتاب
- طراحی باریک، مناسب برای دیوارهای با عرض کم
-
دوربین:
- دوربین رنگی (معمولاً CCD/HD در سریهای جدید)
- زاویه قابل تنظیم (Tilt) برای بالا/پایین بردن میدان دید
- نصب در بالای ردیف شستیها با قاب محافظ شیشهای
-
دید در شب:
- دارای LEDهای مادونقرمز یا سفید جهت روشن کردن چهره در تاریکی
- تصویر در شب معمولاً سیاه و سفید اما واضح است
-
صدا (Audio):
- میکروفون و اسپیکر دوطرفه
- پتانسیومتر تنظیم صدای میکروفون و بلندگو روی برد پنل برای رفع:
-
صدای کم
-
سوت کشیدن (Feedback)
-
نویز/خرخر
3. مفهوم «بدون سوییچر» در ۶ واحدی
در سیستم ۶ واحدی، موضوع سوییچر خیلی مهمتر میشود:
-
بدون سوییچر داخلی:
در پشت خود پنل VFEC6(VFEC6D) هیچ برد سوییچری برای تفکیک واحدها نصب نیست.
-
در عمل یعنی:
- اگر مانیتورها سوییچر داخلی ندارند (که در اغلب پروژهها همین است):
-
باید حتماً برد سوییچر ۶ واحدی سیماران یا ترکیبی (مثلاً یک ۴ واحدی + یک ۲ واحدی، بسته به موجودی بازار) به صورت مجزا نصب شود.
- اگر سیستم خاصی دارید که:
-
مانیتورهای آن سوییچر داخلی دارند (نوشتۀ “With internal switcher” یا مشابه)،
-
یا از یک ماژول مرکزی در تابلو برق استفاده میکنید،
امکان دارد به برد اضافی در پشت پنل نیاز نباشد، ولی این حالت کمتر رایج است و باید دقیق چک شود.
اگر سوییچر درست لحاظ نشود، مشکل کلاسیک پیش میآید:
- زنگ یک واحد را میزنید → چند واحد با هم زنگ میخورند یا مانیتورهای دیگر هم روشن میشوند.
4. سازگاری و سیمکشی
-
سازگاری:
با اغلب مانیتورهای تصویری سیماران (سریهای HS، HS-43، HS-35، HS-72 و غیره) سازگار است؛ اما:
- نوع سیمکشی (۴ سیمه / ۵ سیمه) و نیاز به سوییچر را باید با توجه به مدل مانیتور چک کرد.
-
سیمکشی پیشنهادی برای ۶ واحد:
- استفاده از کابل آیفون فویلدار ۰٫۶ یا ۰٫۸
- برای ساختمان ۶ واحدی:
-
هرچه طبقات بالاتر و فاصله بیشتر، کیفیت کابل مهمتر
-
بهتر است برای تغذیه از دو رشته موازی یا نمره بالاتر استفاده کنید تا افت ولتاژ کم شود.
-
قفل درب بازکن:
- با قفلهای زنجیری و کلهگاوی (برقی) سازگار
- بهتر است از ترانس ۷۳۰ سیماران یا معادل مناسب استفاده شود تا هم پنل و هم قفل بدون افت ولتاژ کار کنند.
